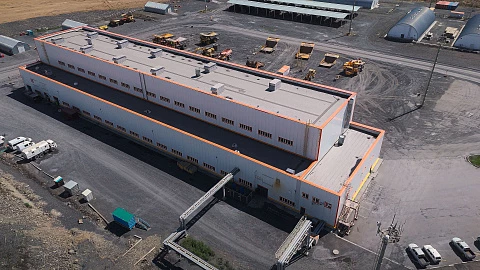

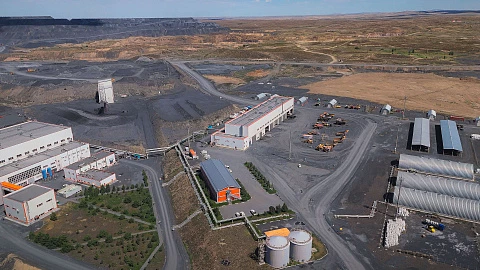

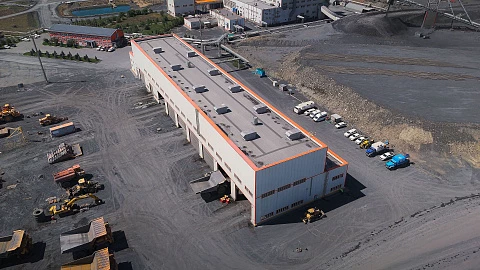

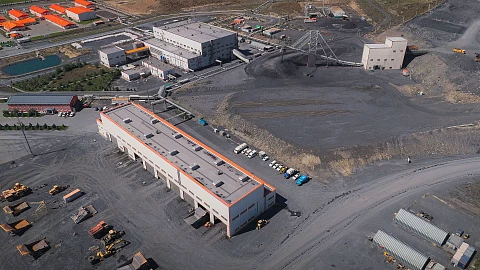

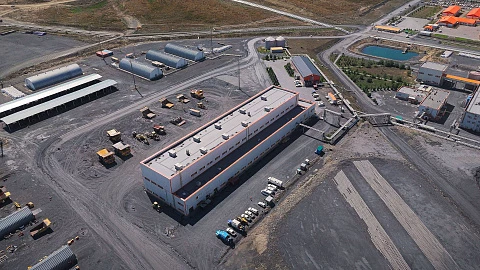

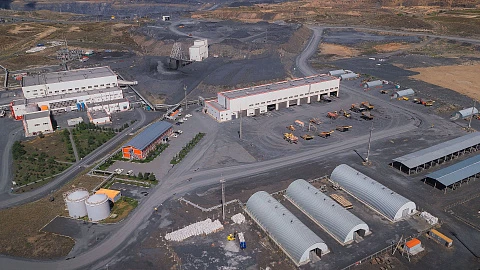

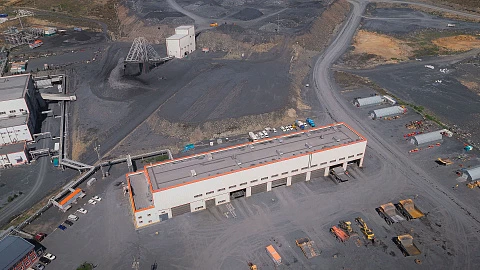

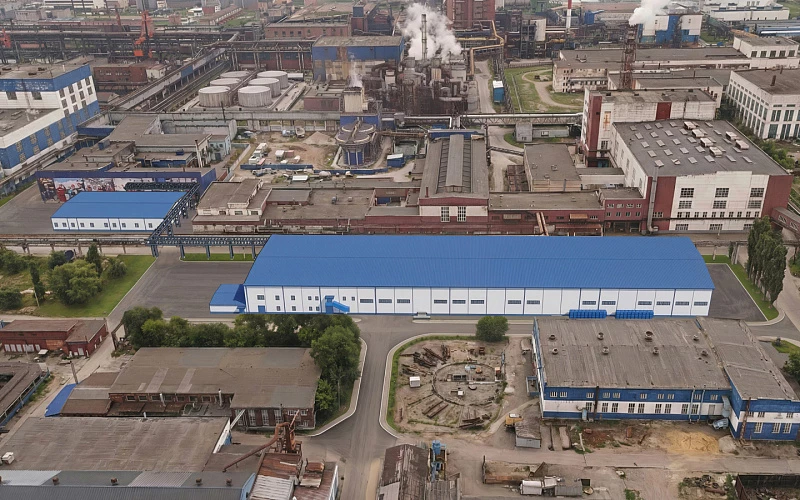

Ремонтно-механическая мастерская обогатительной фабрики золотосодержащих руд

Казахстан, область Абай

Назначение объекта

Цех для всех видов технического ремонта (ТР) и технического обслуживания (ТО) горнотранспортного оборудования, большегрузного автомобильного транспорта (БелАЗ 75131) и основного оборудования обогатительной фабрики (2 млн.тонн/год по золотосодержащей руде; 0.13 млн.тонн/год по концентрату).

Ремонтный цех

АБК

РММ включает в себя АБК (2 этажа; S=536,5 м.кв.), Ремонтный цех (1...2 эт; 4422,5 м.кв.) — 6 постов ТО и ТР для большегрузных самосвалов и гусеничной техники; 1 сварочный пост; 1 пост мойки; 1 шиномонтажный участок; Слесарно-агрегатный, станочный и электро-ремонтные участки; Участки ремонта гирдооборудования и КИПиА; Складские и технические помещения.

4959

м²

Общая площадь сооружений

2,5

га

Общая площадь объекта

58 950

м³

Строительный объем здания

3,1

мВт

Общая тепловая мощность

6,53 и 3,47

кгс/см²

Давление в подающем трубопроводе

565

кВт

Электрическая мощность

220/380

Рабочее электронапряжение

15,0

м³/сут.

Общий объём водоснабжения

92,7

л/сек

Объем хоз-бытовых и производственных стоков

м³/час

Мощность системы оборотного водоснабжения

Технологические
решения

Особенности

Цеховая зона оборудована 2-мя мостовыми опорными кранами г/п 16 тонн и 1-м подвесным краном г/п 3,2 тонн.

Вентиляция здания РМЦ запроектирована механическая и осуществляется приточно-вытяжными установками в блочном исполнении с рекуперацией тепла, в составе которых установлены фильтры, калориферы, вентиляторы, шумоглушители и система автоматики.

Предусмотрена система аспирации воздуха для удаления Оксида углерода, азота, углеводородов, свинца и его соединений, паров серной кислоты и водорода.

Чертежи инженерных сетей
и генерального плана

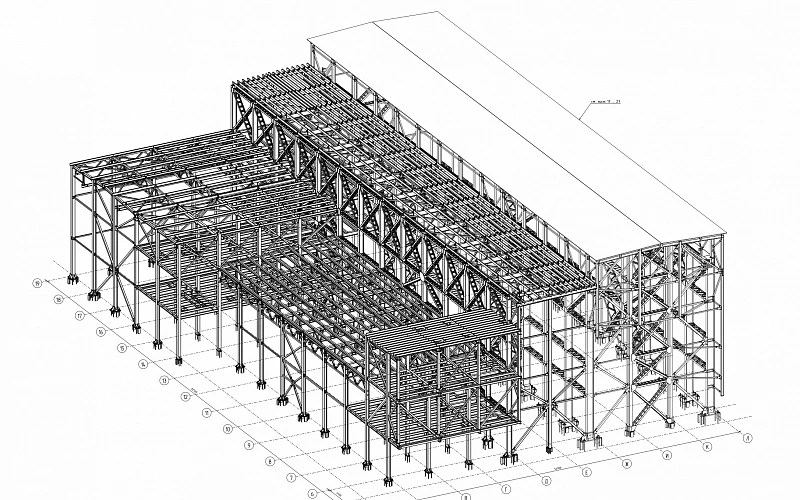

Технологические, архитектурные и строительные чертежи
