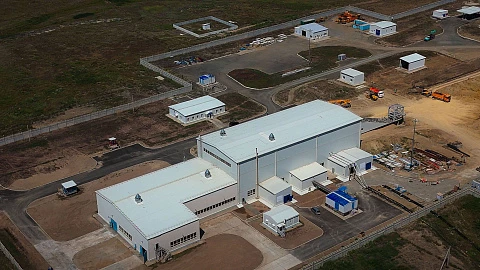

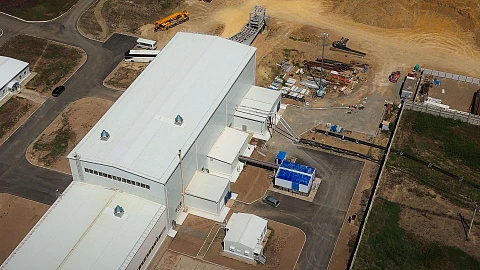

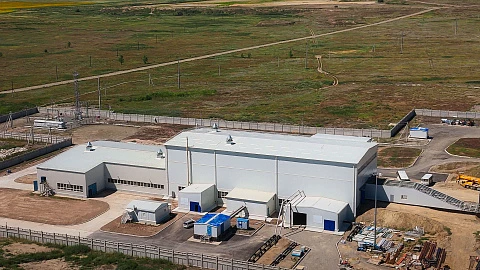

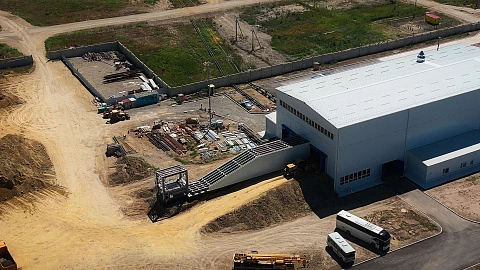

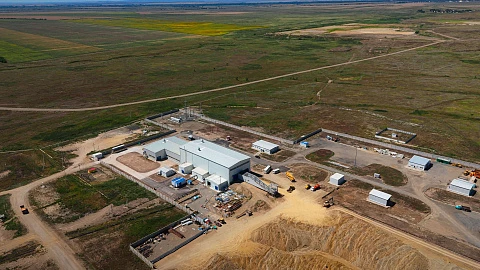

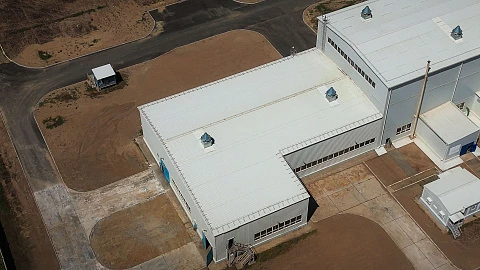

Обогатительная фабрика на Сатпаевском месторождении

Казахстан, поселок Койтас
Фабрика спроектирована под конкретный тип полезного ископаемого и геологические особенности месторождения.
Это требует гибкой технологической схемы и эффективной логистики внутри комплекса.

Назначение объекта

Добыча и обогащение ильменитового концентрата, необходимого для производства титана губчатого и диоксида титана пигментного.
Обогатительная фабрика «ОФ-2»
Подстанция ПС 35/10 кВ «ОФ-2»
4035
м²
Общая площадь сооружений
12
га
Общая площадь объекта
7500
МВт×ч/

год
Годовой расход электроэнергии
1417
м³
Годовое потребление воды
151
чел.
Общая численность рабочих

Технологические
решения

Особенности
Нетрадиционное применение шаровых мельниц для дезинтеграции руды. Для интенсификации процесса разрушения глины в мельницы добавляются мелющие шары.
Применение высокоэффективных мокрых двухроторных магнитных сепараторов с высокоинтенсивным магнитным полем и предназначенным для выполнения в одном агрегате двух технологических операций: основная магнитная сепарация и перечистная (сепаратор является изделием единичного производства и изготавливается по индивидуальному заказу).

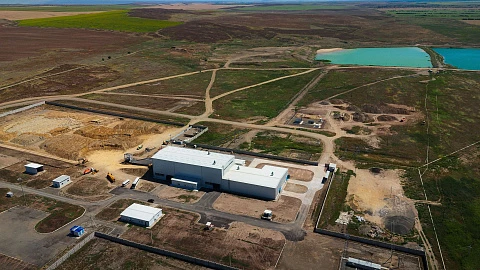

Отходами производства обогащения являются хвосты сухой магнитной сепарации и хвостовая пульпа, которые собираются в хвостовом зумпфе и самотеком направляется в хвостохранилище, предназначенное для хранения твердой фазы отвальных хвостов и очистки жидкой фазы от механических взвесей. Осветленная вода возвращается на обогатительную фабрику и используется для водоснабжения технологического процесса в качестве оборотной.
Химический состав ильменитового концентрата
Компоненты Содержание, %
TiO2 51,06
FeO 32,5
Fe203 14,326
Si02 2,114
Чертежи инженерных сетей
и генерального плана
Технологические, архитектурные и строительные чертежи
ERP-система управления проектами

Галерея

Авторский надзор
Авторский надзор проводится для контроля за строительством на всех объектах независимо от формы собственности заказчика.
